电动自行小车输送系统

< >

电动自行小车输送系统

DZ型系列电动自行小车输送系统是由钢结构、悬吊装置、轨道、平移道岔、垂直升降装置、小车、电动葫芦、吊具、安全、传感器以及控制系统等组

我要咨询

详细说明

DZ型系列电动自行小车输送系统是由钢结构、悬吊装置、轨道、平移道岔、垂直升降装置、小车、电动葫芦、吊具、安全、传感器以及控制系统等组合而成。由于该系统集光、机、电、计算机等技术于一体，所以DZ型系列电动自行小车输送系统是高度自动化新型物料输送的关键设备，被广泛地应用于机械、电子、汽车、轻工、邮电、烟草等行业。

DZ型系列电动自行小车输送系统
型号规格	额定载荷 (kg)	适配轨道	适配滑触线	车型	小车功率(kw)	小车速度 (m/min)	供电电压(V)	控制方式	吊点距离(m)

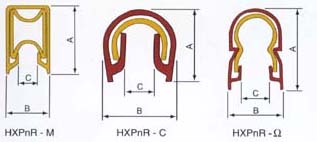

DZ-50	50	NHG-180	HXPnR-M HXPnR-C HXPnR-Ω	单车型one	0.10	单速 Single speed 30m/min 双速Double speed 30-60m/min 变频 Frequency conversion 1-120m/min	AC380V	随机智能或集散两地	3.0
DZ-125	125	NHG-180		单车型one	0.18				3.0
DZ-250	250	NHG-180		双车型two	0.18				3.0
DZ-500	500	NHG-180		双车型two	0.37				2.5
DZ-1000	1000	NHG-180		三车型three	0.55				2.5
DZ-2000	2000	NHG-220		四车型four	0.75				2.5
DZ-3000	3000	NHG-220		四车型four	1.10				2.0
DZ-4000	4000	NHG-240		四车型four	1.50				2.0
DZ-5000	5000	NHG-240		四车型four	1.50				2.0
注：1、轨道标准长度：6m。2、最小弯弧半径：1m。

电动小车输送线

电动自行小车输送系统是在水平、垂直方向都能自由行走的单轨系统。由轨道、道岔、升降装置、电控系统五大部分组成。广泛地应用于机械、化工、汽车生产流水线、检测线和邮电、医院、海关等部门小件物品输送。

一、轨道

型号	材料	单位长度	截面尺寸（mm）		可弯曲半径
			A B	C
NHG180	硬质铝合金	4M（6M）	180 60 8	R700、R1000
NHG240		4M（6M）	240 80 10	R1500、R2000

　　　电动自行小车输送系统　　　　　　　

二、电动小车

载物车选用参考其轨道安装方式。根据物料的体积、重量选配葫芦。按物料形体、重量、重心位置选配抓物器

型号	载重（kg）行走速度m/min	电压	功率（kw）	控制方式	类别	备注
DZ10	10 15-60		0.1	智能车	标准车	小件物品输送、分类
DZ250	50	15-120有极或无级调速	380V 50Hz	0.1	简易车或智能车	标准车或组合车	轻型物料输送
DZ250	250			0.2
DZ500	500			0.2
DZ1000	1000			0.37			三车、四车组合、重型物料输送
DZ1500	1500			0.37
DZ2000	2000			0.37

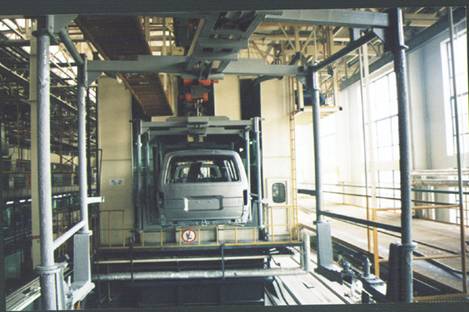

三、升降装置

性能	提升重量	提升高度	功率	升降速度	结构	传动
参数	1000kg/2000kg	6m	4.5kw/7.5kg	4.5m/min	单住、双柱	链式
升降高度由用户提出、按标准设计

DZ型单轨小车悬挂输送机（电动单轨自行小车）

电动自行小车输送系统

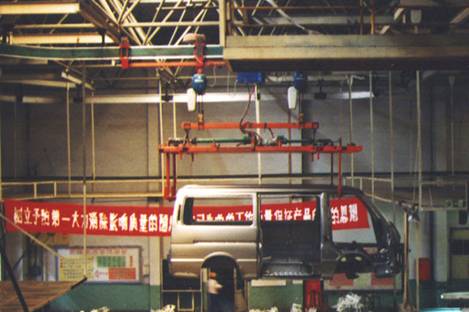

汽车、内燃机、工程机械、家用电器、纺织造纸、邮电等企业；装配线、生产线、检测线、输送线等并与其它物流设备构成空间输送网络

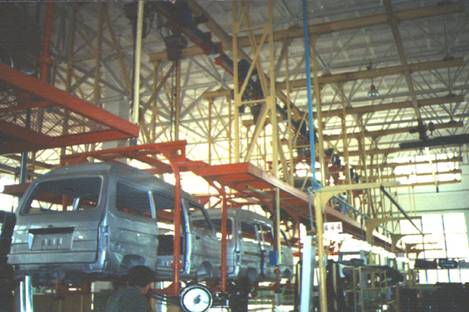

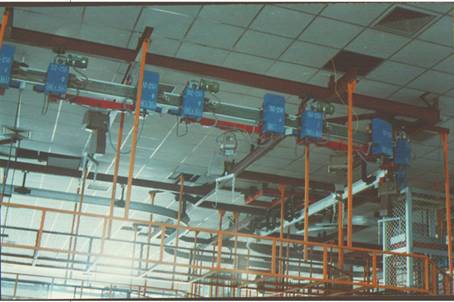

车站仓库	断路器生产线(H型钢轨)	摩托车包装线
		▲起重 ▲空中储存 ▲流通加工 ▲柔性输送 ▲随机认址 ▲集散控制

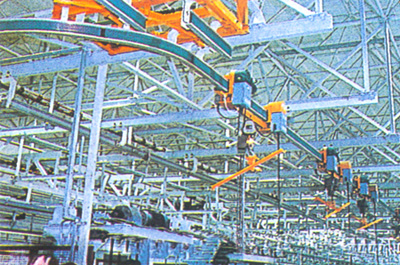

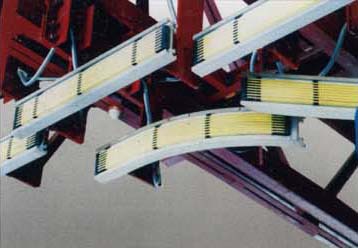

高强度铝合金行走轨道及安全滑接式输电装置	柴油机发动机生产线	▲起重 ▲空中储存 ▲流通加工 ▲柔性输送 ▲随机认址 ▲集散控制

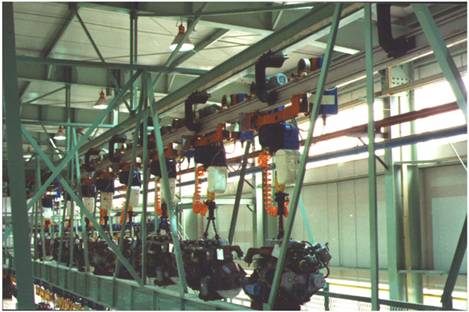

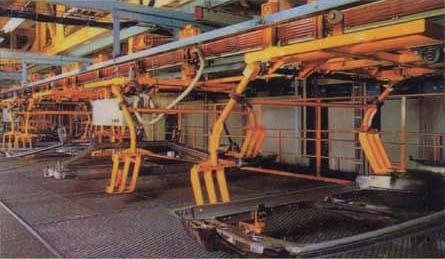

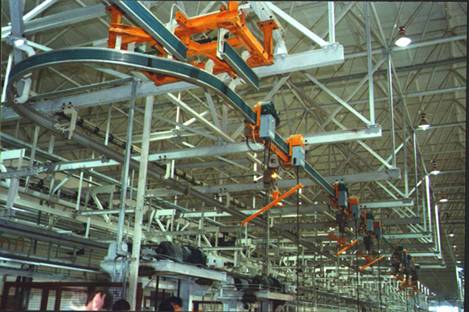

扬州柴油机厂(发动机试验空中输送线) 悬挂电动单轨输送系统	涂装生产线

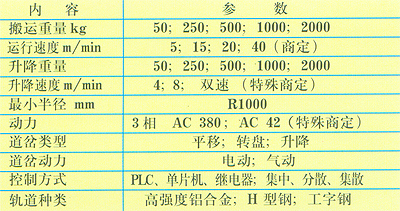

主要技术参数

（一）、DZ型单轨小车悬挂输送机（电动单轨自行小车）

电动单轨自行小车是一种形似于电动葫芦和积放式悬挂输送机、在功能上介于两者之间的新型的全自动物料储运系统。

1．功能特点：

（1）、分散驱动动力由集中驱动变为每个输送单元（小车）的分别驱动；

（2）、动作控制控制系统可以对每个物料输送单元进行适时控制。输送小车可以根据需要在工位进行升降、行走、摇摆等各种动作；

（3）、积放方式运行小车由电气控制系统实现工作位置停止、运行过程中遇障碍物自动积放停止功能。

（4）、立体网络物料线路由轨道、平移道岔、转盘、升降机组合，形成一个物料输送的立体网络；

（5）、积木式组装自行小车的轨道、道岔等功能系统是成熟部件，控制方法也是成熟方法，可以任意组合，制造、施工、交付使用周期短；

2、适用范围：

（1）、多种控制方式可以采用集中控制、分散控制或集散控制方式，运行小车按预设定程序可靠工作。设定工作工位地址、定点工作、固定寻址，适用于涂装生产线、装配线；

(2)、随机物流供应系统工作工位实时提出物料输送要求，由系统对运行小车随机编写要车工位地址码，运行小车直达要料工位，供货返回。运行小车具有随机认址、随机写址功能，工位要车申请可以是手动的，也可以是总控制室自动监测各工位物料状况自动申请，并可以和管理计算机系统联网，适用于烟草、内燃机部件、产品仓储输送线。

（3）、分拣系统运行小车根据所载货物的不同，携带不同的在址码，地面设立读址站，确定小车的运送方向和地点。适用于邮电分拣线、内燃机检测线、质量检测线、纺织系统的输送线。

1、主要功能部件：

（1）、行走轨道载重在2t以下的输送系统多采用铝合金轨作为行走轨道，使输送线路的铺设更为理想、精确。我公司采用的是高强度铝合金，经表面氧化处理，具有良好的强度和耐磨性。定制的双T型结构使它与钢结构辅梁、滑接式导电轨的连接可靠，我公司引进法国瓦勒公司技术为电动自行小车系统设计了专用滑触线，可靠性好，并且安装方便。对于2t以上的输送系统宜采用H型钢作为行走轨道。

（2）、滑接式输电导轨滑接式在电动自行小车系统中担任三相四线制电源的供给的控制信号传递的重任，产品质量的好外直接影响到系统的可靠性。我公司下属无锡市滑导电器厂是专业生产滑接式输电装置的厂家，滑接式移动供电装置的国家标准由我公司起草。在自行小车上采用双碳刷结构，信号传递更可靠；

（3）、平移道岔、转盘、升降机为组成立体输送网络，输送线路的适当位置设有平移道岔、转盘、升降机等系统部件，使行走小车从一条行走轨道转移到另一条行走轨道上，满足物料的分流、合流、转运等功能；

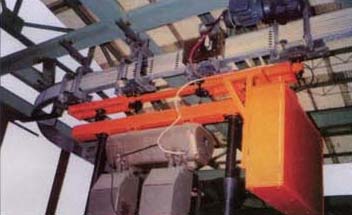

（4）、运行小车运行小车有普通型、智能型二大类，按行走速度可分为定速度和变频调速型。运行小车根据物料的不同，由二到多个车组组成。每辆运行小车都具有遇障碍自动停止障碍消失自动行走功能。运行小车可以由自带控制手电门或地面按钮站控制；

（5）、吊具　连接物料的吊具有手动和自动二种方式，可以根据不同的工艺要求代用户选择。当然用户可以自行设计，联结到运行小车的葫芦吊钩上。

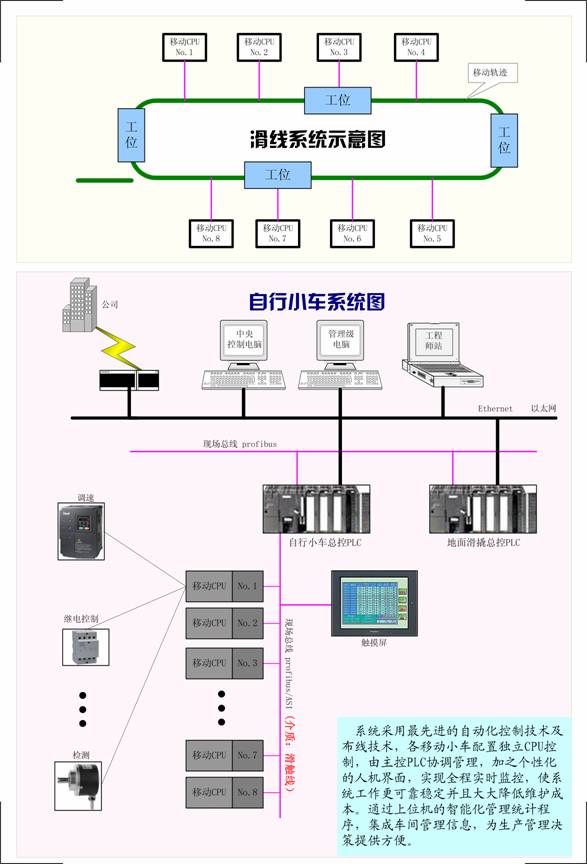

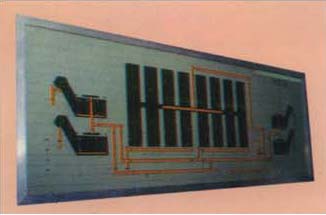

（6）、电气控制系统　电气控制系统由可编程程序控制器、编码装置、认址装置、位置传感器及其它执行器件组成，配以不同的控制程序，实时地处理输送系统各功能部件的各种动作要求，完成整个输送系统的工艺动作。物理上一般分为总控制柜、各工位按钮站、小车电控柜及报警显示装置等；对于大型复杂的系统，有可能有中央控制室、可编程程序控制器网络等功能部件。
